Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств!

Петр Иванов
С появлением первых Ryzen AMD продолжает укреплять позиции на рынке процессоров. Второе и третье поколение «красных» камней получается все более энергоэффективным и производительным. Наглядное тому подтверждение — реакция на новинки: лет пять назад немногие собирали производительные конфиги на FX, теперь же копят финансы под выход новых камней. Обновление начинают с самого основания — материнской платы. Стараются выбрать не слишком дорогую, но функциональную модель. Такую, как X570 AORUS PRO от Gigabyte.

Комплектация

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7803

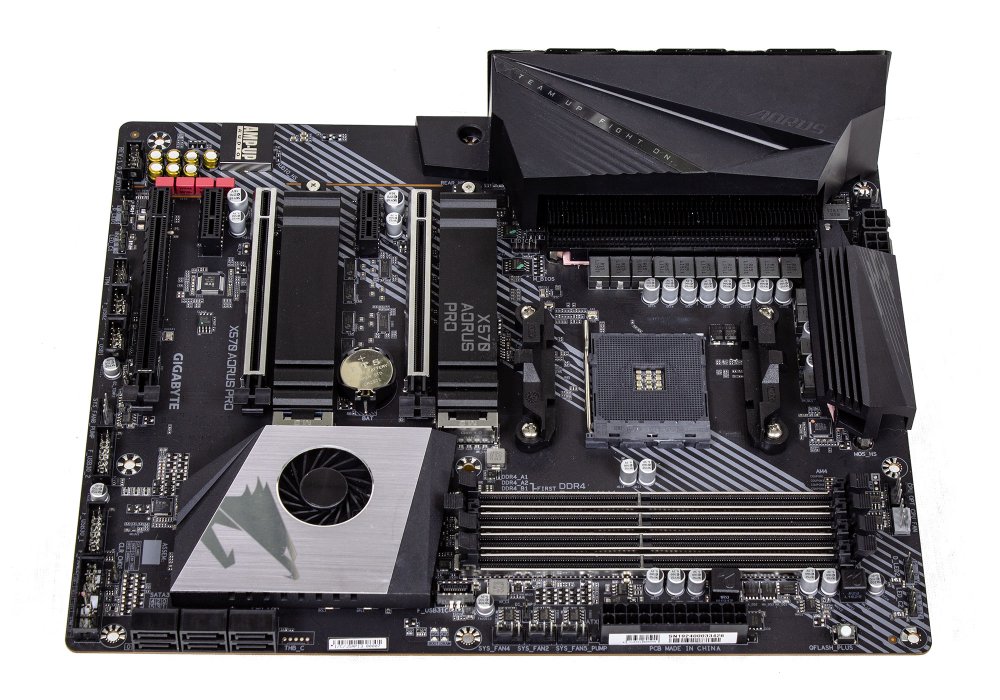

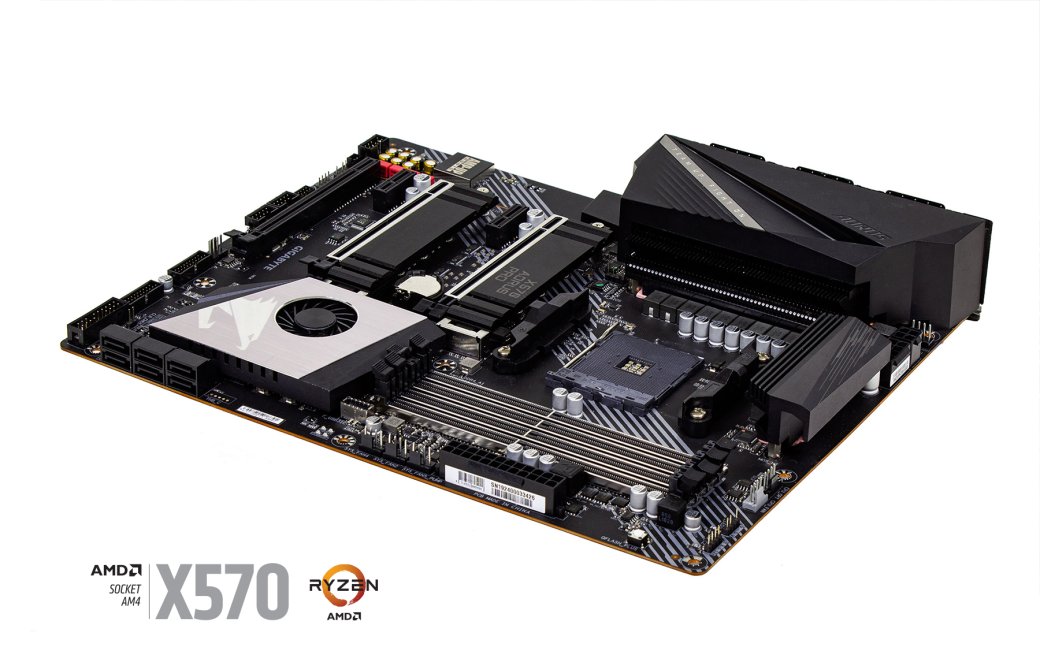

Коробка небольшая, с красочной полиграфией в характерной для продуктов Aorus цветовой гамме. Комплектация небогатая: инструкции, диск с драйверами, винты для M.2 накопителей, SATA кабели, кабель для RGB ленты и G-connector для удобного подключения разъемов передней панели.Плата X570 AORUS PRO выполнена в форм-факторе ATX и построена на базе системной логики X570. О ней — подробнее.

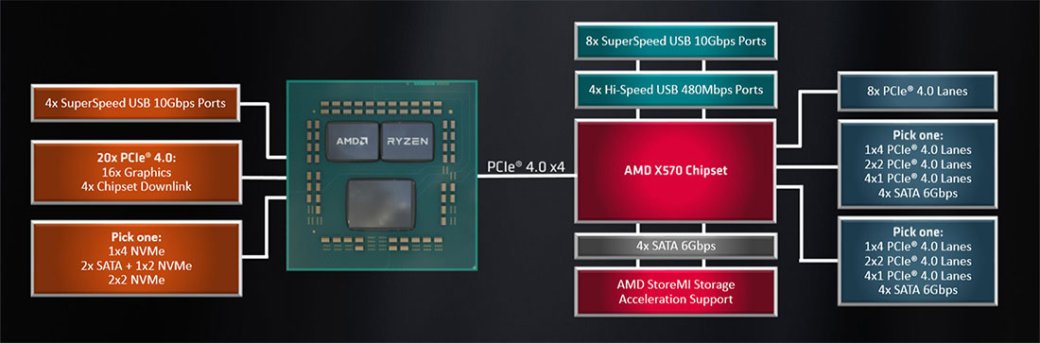

Архитектура X570

Отличий от предшественника X470 немного. Первое и самое важное: поддержка шины PCI Express версии 4.0, которая возможна только совместно с Ryzen третьего поколения.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7804

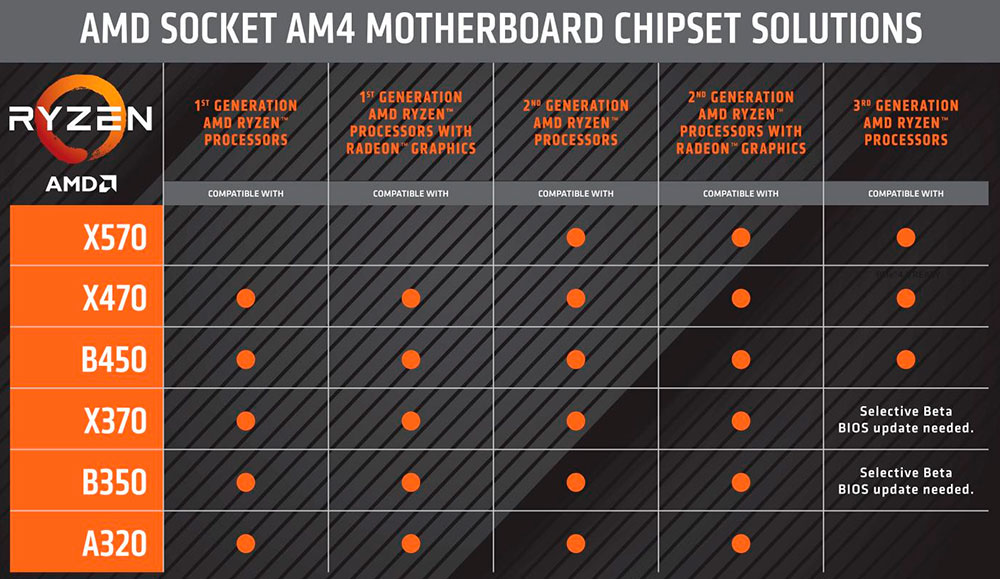

Второй важный момент: новинка не поддерживает процессоры Ryzen первого поколения. Вряд ли ограничение вызвано электрической несовместимостью, скорее очередные «маркетинговые заборы» для стимуляции спроса.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7805

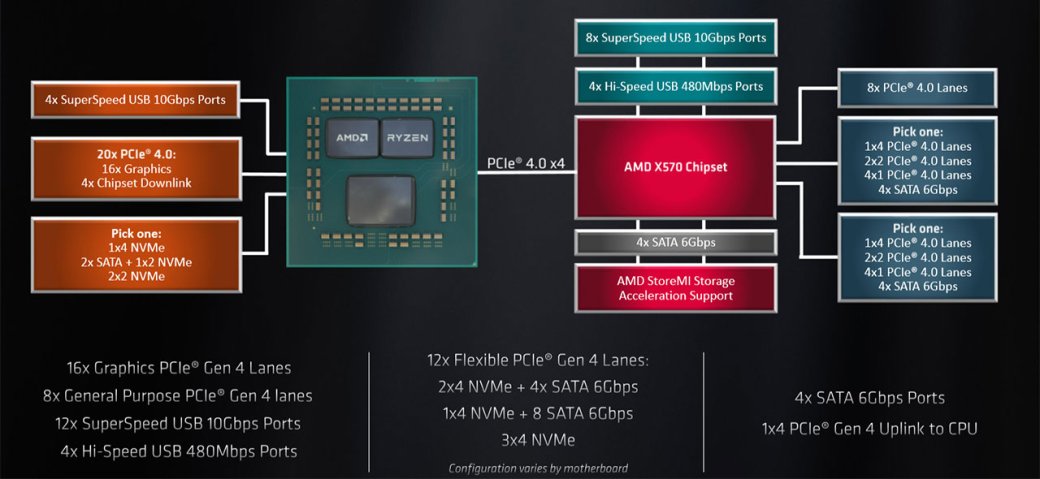

Остался контроллер SATA на четыре порта, контроллер USB 3.2 Gen 2 на 8 портов. От USB 3.1 Gen 2 он по факту не отличается, скорость ограничена 10 Гбит/сек. «Чистый» USB 3.2 с возможностью передавать данные со скоростью 20 Гбит/сек в X570 отсутствует.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7806

Старый-добрый USB 2.0 на месте, но контроллер порезали на 2 порта, оставив лишь четыре. X570 все так же общается с процессором по четырем линиям PCI Express, что будет ограничивать скорость передачи данных. Правда, с одним-двумя дисками и парой-тройкой USB устройств, конечно, ни о каких ограничения речь не идет. К тому же с Ryzen 3xxx скорость обмена данными будет больше — PCI Express четвертой версии в 2 раза быстрее третьей и может перегонять 1969 Мбайт/сек по 1 линии или 7877 Мбайт/сек по 4 линиям.

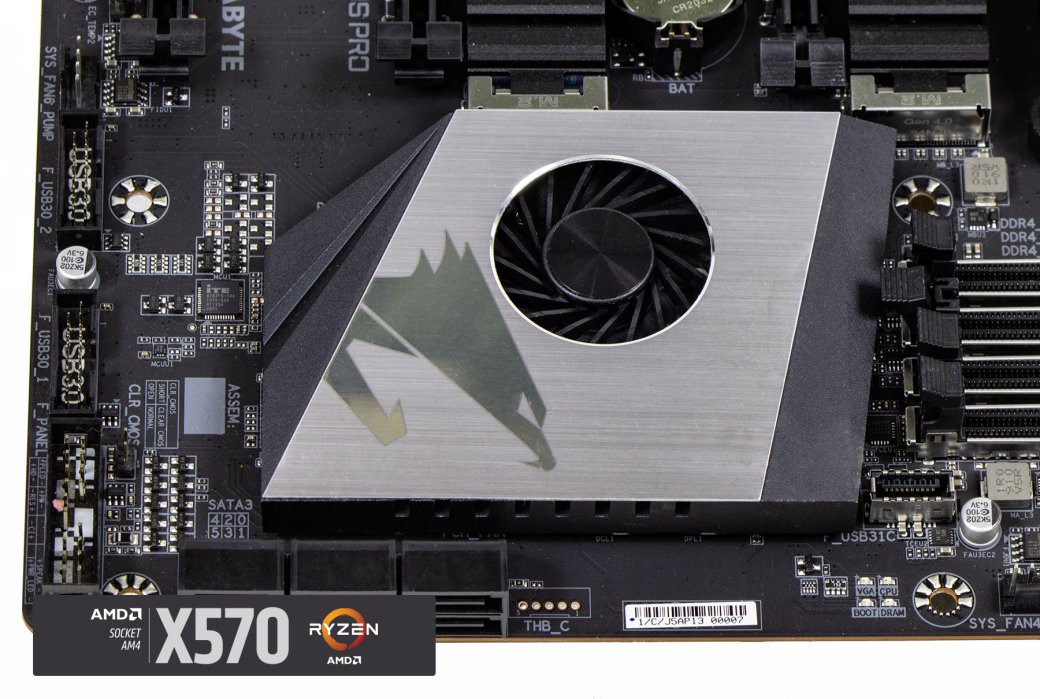

Возросшие скорости обмена данными потянули за собой аппетиты и тепловыделение. X570 потребляет в пике 14 ватт, что вынуждает устанавливать более габаритные системы охлаждения. Gigabyte не множит алюминий — компания дооснастила радиатор небольшим вентилятором, уместив всю конструкцию между слотами PCI Express и колодкой с SATA разъемами. Их на X570 AORUS PRO шесть.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7807

Интересный набор слотов расширения — три PСI Express x16, два PCI Express x1. Для такого сравнительно недорогого продукта логичнее сделать перевес в числе x1 слотов, тем более что на самый дальний PCIEx16 подвели лишь четыре линии. Первые два PCIEx16 работают по классической схеме: x16 при установке одной видеокарты и x8 + x8 с двумя видеокартами. Расстояние между x16 слотами достаточно для установки большинства габаритных плат с двухслотовой системой охлаждения.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7808

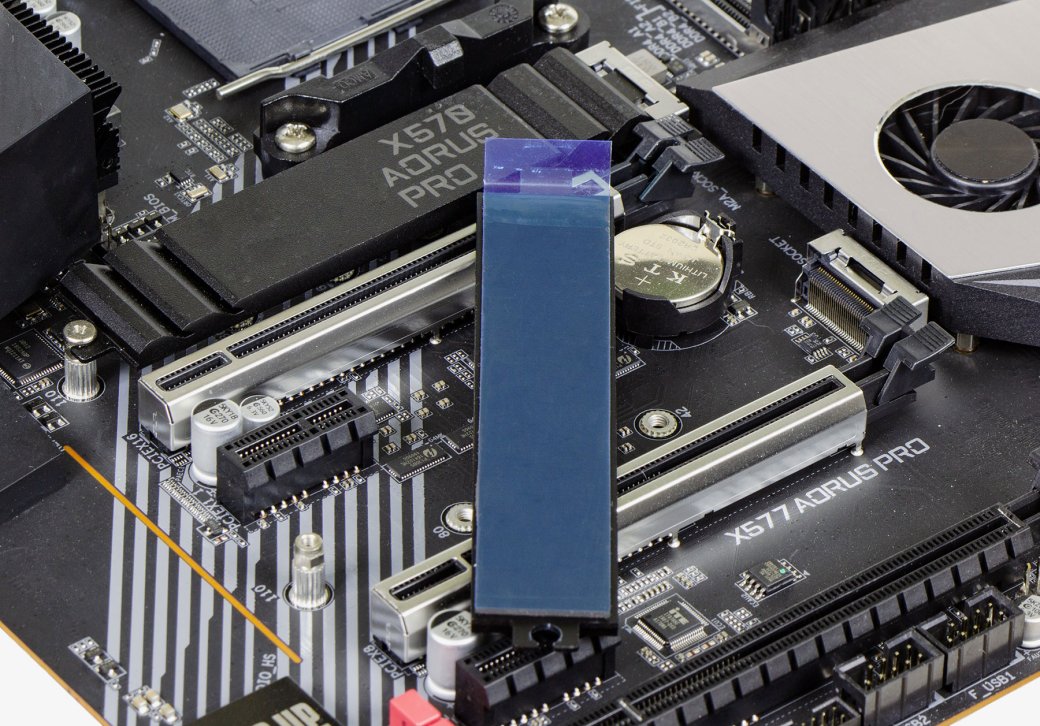

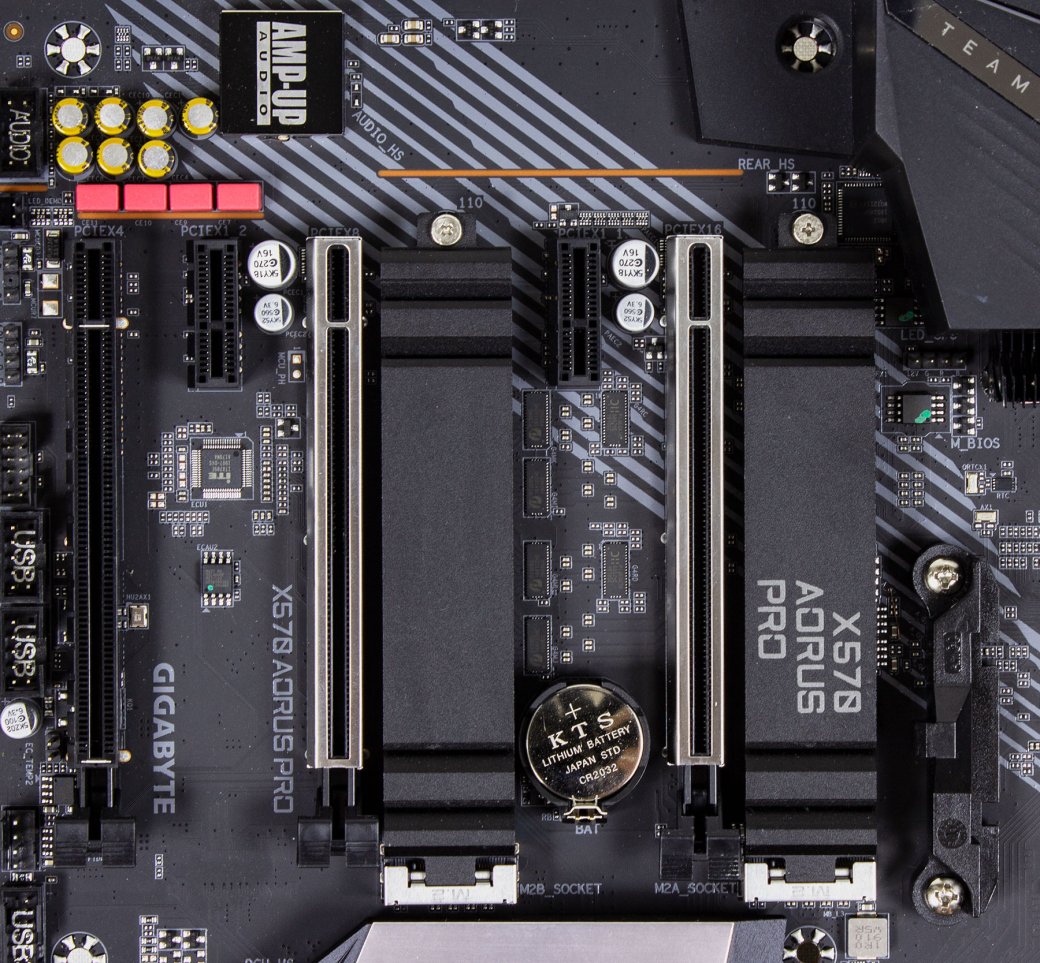

От ближнего к процессору PCIEx1 отказались из-за двух M.2, они удачно вписались между слотами расширения. Каждый из них может работать c накопителями как по SATA интерфейсу, так и по NVMe. Шустрые M.2 SSD отличаются приличным нагревом, поэтому каждый слот комплектуется индивидуальным радиатором. Полезная мелочь, помогает избежать перегрева контроллера.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7809

Самые габаритные теплоотводы на системе питания процессора.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7810

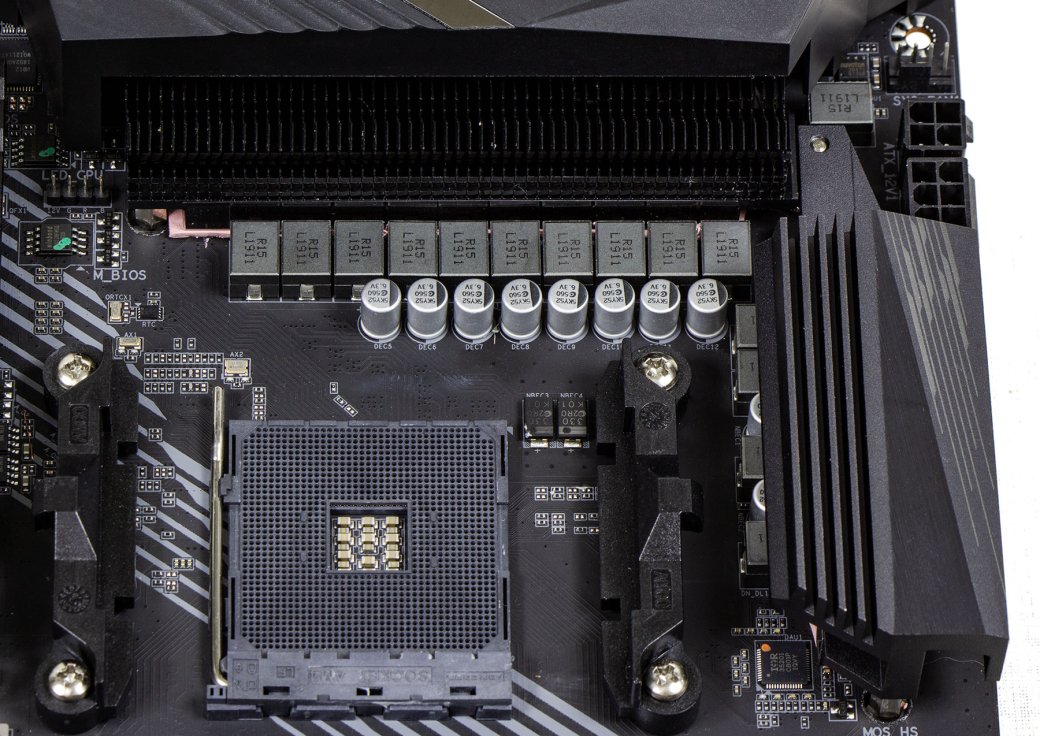

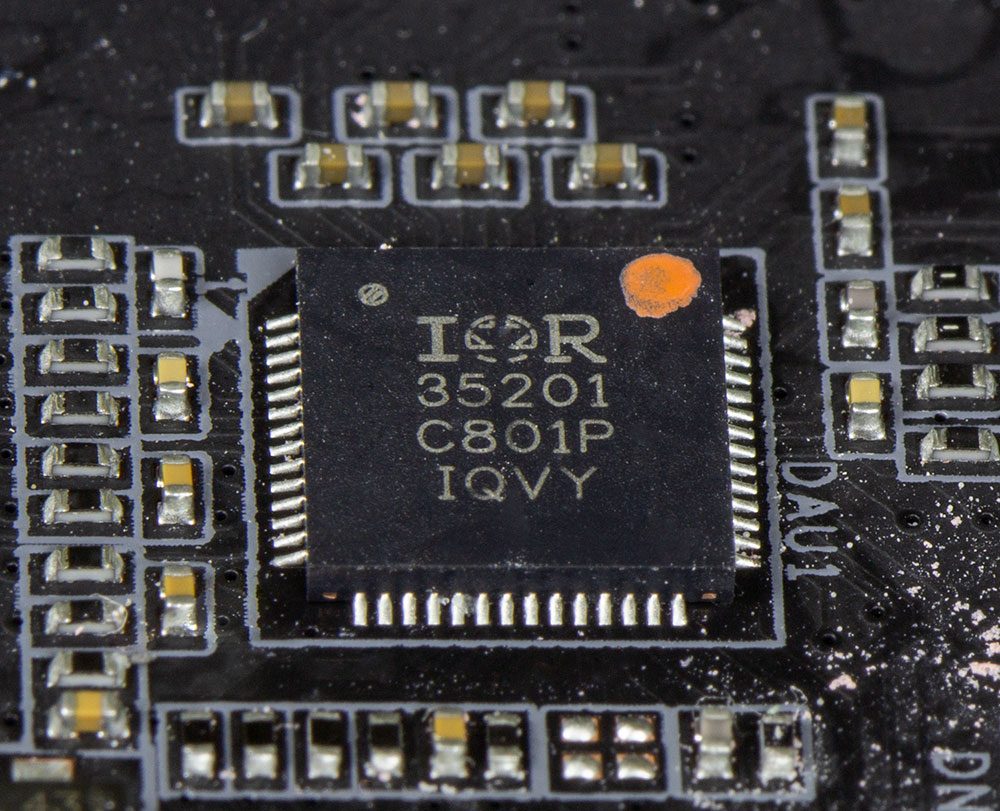

Два крупных радиатора, соединенных теплотрубкой, охлаждают силовые компоненты четырнадцатифазного преобразователя. Он выполнен на базе контроллера Infineon IR35201 и рассчитан под прожорливые шестнадцатиядерные Ryzen 9.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7811

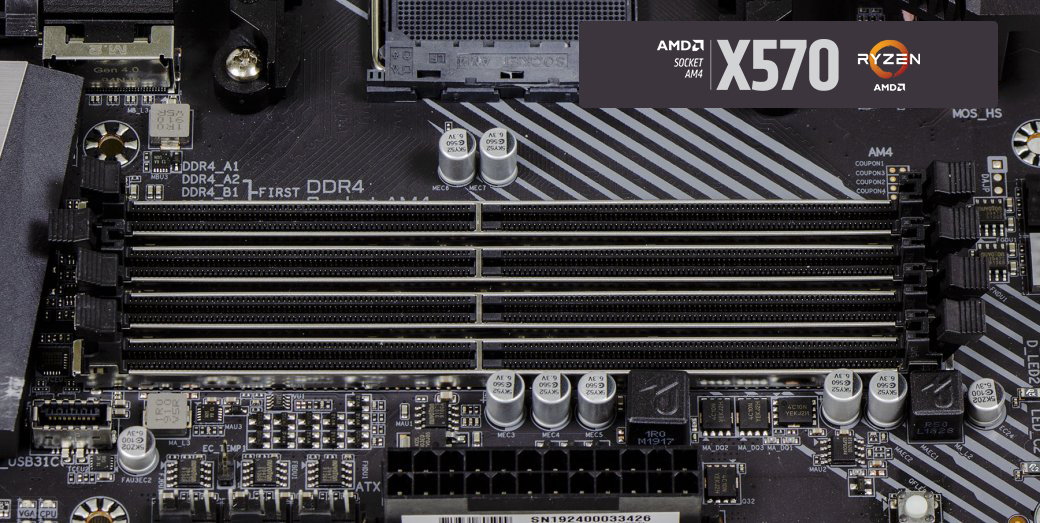

C нашим Ryzen 7 3700x и башенным кулером Cooler Master температура радиаторов не поднималась выше 45 градусов под долгими стресс-тестами.Четыре слота оперативной памяти расположены недалеко от процессорного разъема и способны вместить до 128 гигабайт DDR4 с частотой до 4400 МГц. Стоит отметить, что слоты DIMM и ближние к процессору PCI Express X16 оснащены металлическими рамками, которые увеличивают механическую прочность разъемов.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7812

Сетевой контроллер на плате один — Intel I219V, он обеспечивает работу гигабитного Ethernet. Звуковая карта собрана на базе кодека Realtek ALC1220-VB. Предусилитель автоматически подстраивается под сопротивление подключенной нагрузки. Для снижения шумов подсистема питания оснащена дополнительными фильтрами, а в аналоговых трактах применена качественная элементная база.Задняя панель X570 AORUS PRO изобилует разъемами USB. Всего их десять штук, начиная от 2.0 и заканчивая 3.1 Type-C. Размещены они удобно, в четырех блоках, преимущественно по два. Это позволяет избежать проблем совместимости периферии с крупными корпусами вилок — Wi-Fi донглы, контроллеры-переходники и другие. Видеовыход только один и это HDMI, но это не проблема — к полноразмерным матплатам в большинстве случаев покупается дискретная видеокарта, использование встроенного в процессор видеоядра носит эпизодический характер.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7813

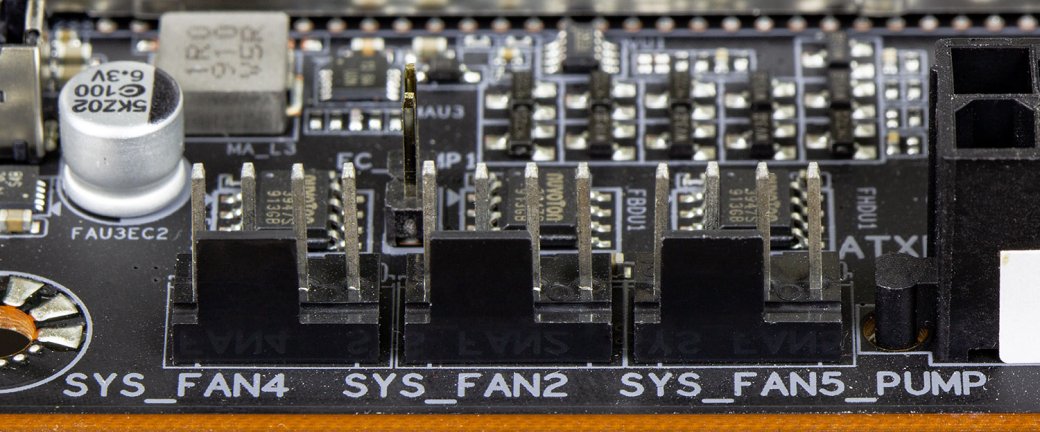

Под вентиляторы распаяно семь четырехпиновых коннекторов, поддерживающих управление оборотами как ШИМ (PWM)-импульсами, так и напряжением. Управление производится из BIOS через утилиту SmartFan 5. Температура для управления берется в встроенного в процессор термодатчика, но можно подключить и два отдельных терморезистора к разъемам на плате.Освещаемых RGB светодиодами зон немного — вставка на кожухе передней панели и на обратной стороне текстолита. Для подключения светодиодных лент предусмотрено пять колодок — две для адресных лент и три под обычные, «аналоговые».Из приятных мелочей платы стоит отметить удобное размещение колодок USB, в том числе третьей версии.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7814

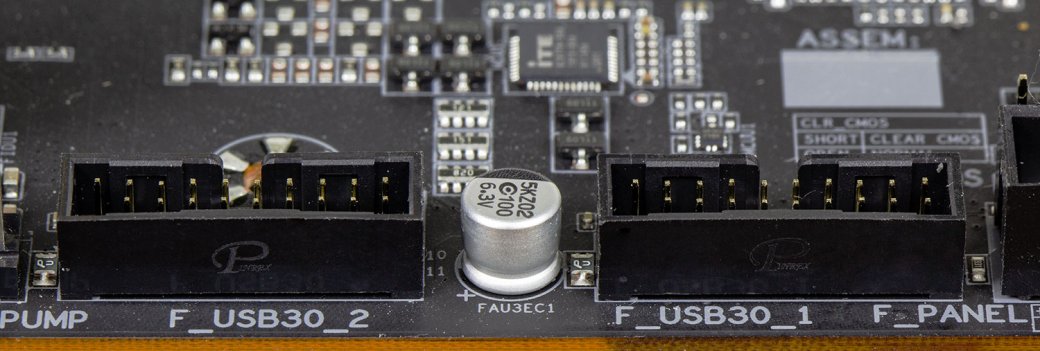

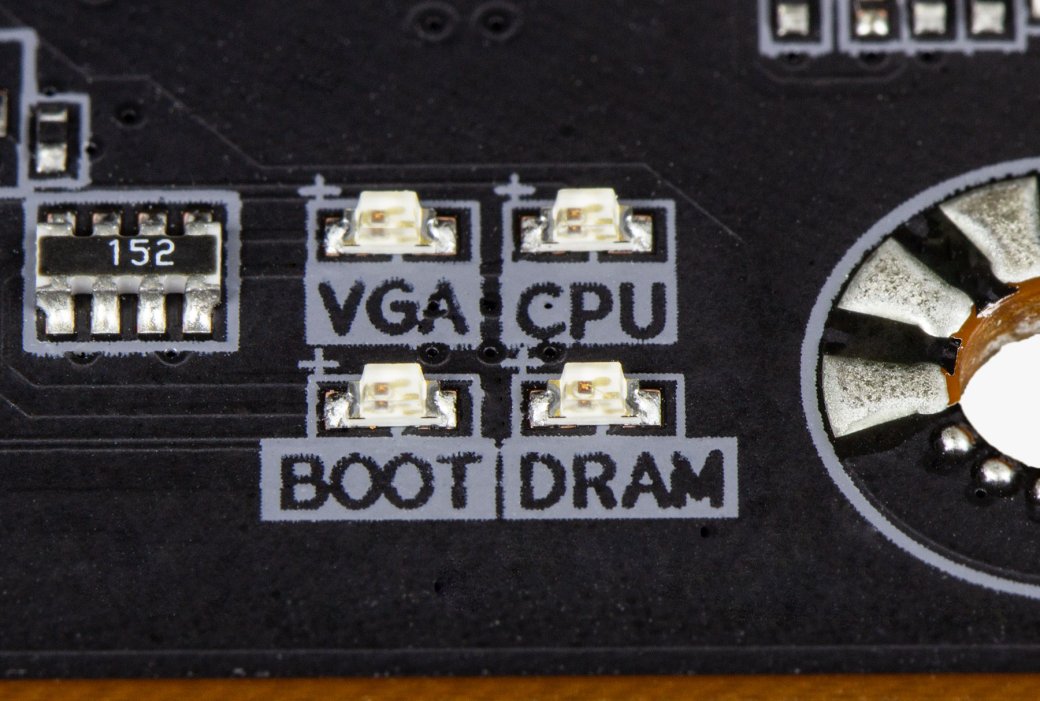

На стандартном и труднодоступном месте осталась лишь колодка для подключения разъема 3.1 Type-C. Вместо двузнакового табло POST-кодов предусмотрены четыре светодиода, визуализирующие процесс инициализации системы при старте. Удобная штука, но все четыре диода делать одного цвета не стоило — расстояние между ними меньше сантиметра, трудно определить без чтения подписи проблемный этап.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7815

Ryzen 7 3700X

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7816

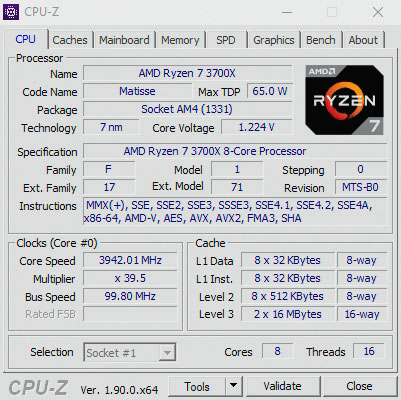

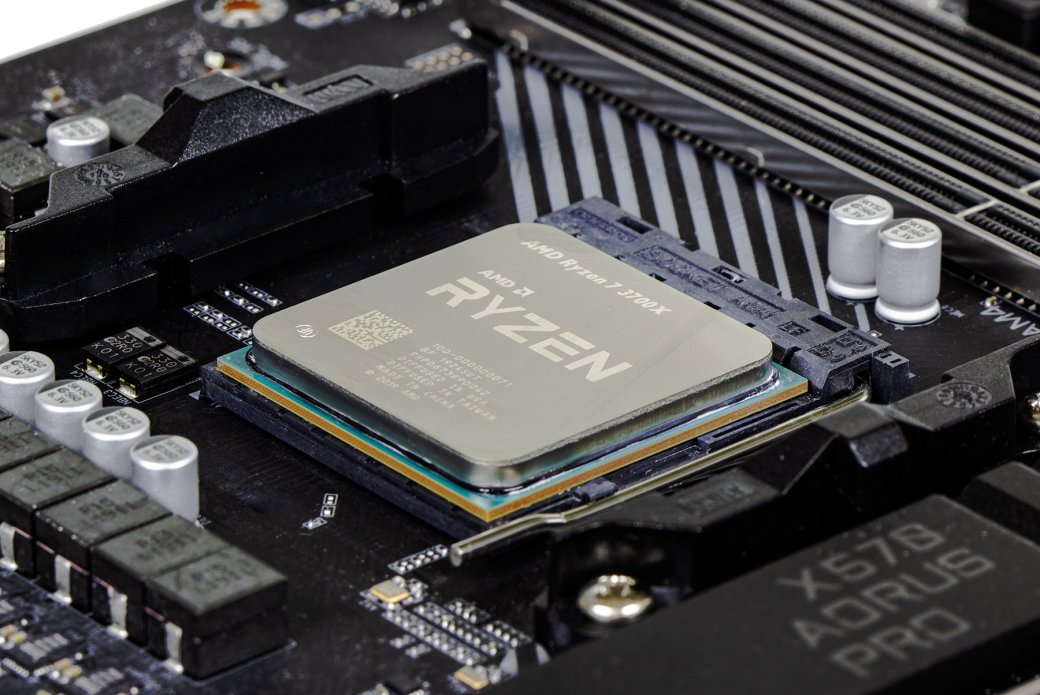

Для теста платы компания Gigabyte предоставила процессор Ryzen 7 3700X. Он из третьего поколения, построен на микроархитектуре Zen 2. Она отличается от Zen первой версии массой доработок: увеличена скорость работы с 256-битными AVX-инструкциями, снижены простои исполнительной части конвейера, увеличены КЭШи, увеличено число обрабатываемых параллельно команд. Процессорные ядра выполнены по 7 нм литографии, тогда как во втором поколении использовалась 12 нм.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7817

Все вместе позволило увеличить количество исполняемых инструкций за такт примерно на 15%. Увеличилась энергоэффективность, что особенно важно после горячих «топов» второго поколения. Снизилось энергопотребление — увеличился верхний предел по частотам. Хорошая новость для оверклокеров.

Чтобы описать все плюсы новой архитектуры, понадобится объемный материал, поэтому не буду углубляться в инженерные тонкости, только кратко опишу характеристики. Ядер 8, потоков 16, базовая частота 3600 МГц, буст до 4400 МГц, и все это при TDP в 65 ватт (против 105 ватт у 2700X).

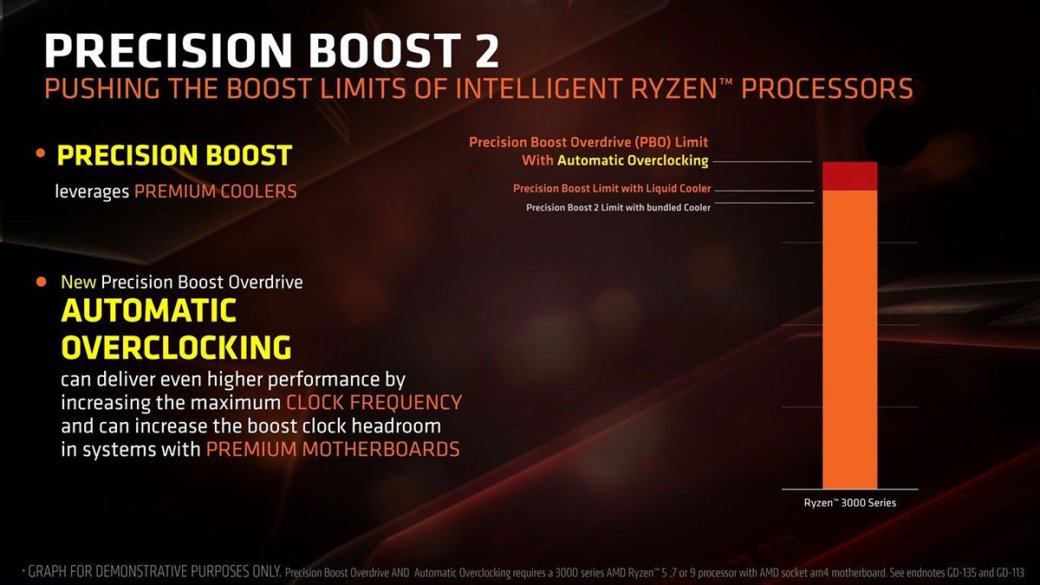

В третьем поколении процессоров реализованы технологии из второго: Precision Boost 2, повышающая тактовую частоту процессора при хорошем охлаждении и мощной системе питания. Также можно задействовать систему автоматического разгона Precision Boost Overdrive, доступную на Ryzen 5, 7 и 9 третьего поколения.

Обзор материнской платы Gigabyte X570 AORUS PRO: толк без излишеств! | Канобу - Изображение 7818

Стоит упомянуть и технологию StoreMI, которая доступна на матплатах с чипсетом X570 и позволяет объединить SSD и HDD в один быстрый накопитель. При двух M.2 слотах один из быстрых дисков вполне можно использовать для «ускорения» HDD.

Технические характеристики материнской платы

  • Форм-фактор: TX (305×244 мм)
  • Процессорный разъем: Socket AM4 (AMD Ryzen 2ххх, 3ххх)
  • Системная логика: AMD X570
  • Оперативная память: 4x DIMM DDR4 2133-4400 МГц, до 128 Гбайт
  • Слоты PCI Express: 3x PCI Express x16; 2x PCI Express x1
  • Порты под накопители: 2x M.2 SATA/NVMe (2242/2260/2280/22110); 6x SATA III 6 Gb/s
  • Сетевые адаптеры: 1 Гбит Ethernet (Intel I219V)
  • Звук: 7.1 HD Audio (Realtek ALC1220-VB)
  • Разъемы на задней панели: (с Ryzen 3xxx) HDMI; USB 3.1 Type-C; 2x USB 3.1 Type-A; 3x USB 3.0; 4x USB 2.0 RJ-45S/PDIF; 5x аудио (3,5 мм TRS)
  • Разъемы под вентиляторы: 7×4 пин (ШИМ-управление)
  • Разъемы под светодиодные ленты: 2x адресные RGB ленты; 3x обычные RGB ленты
  • Колодки USB: USB 3.1; 2x USB 3.0; 2x USB 2.0
  • Цена на сентябрь 2019 года: 18 000 рублей

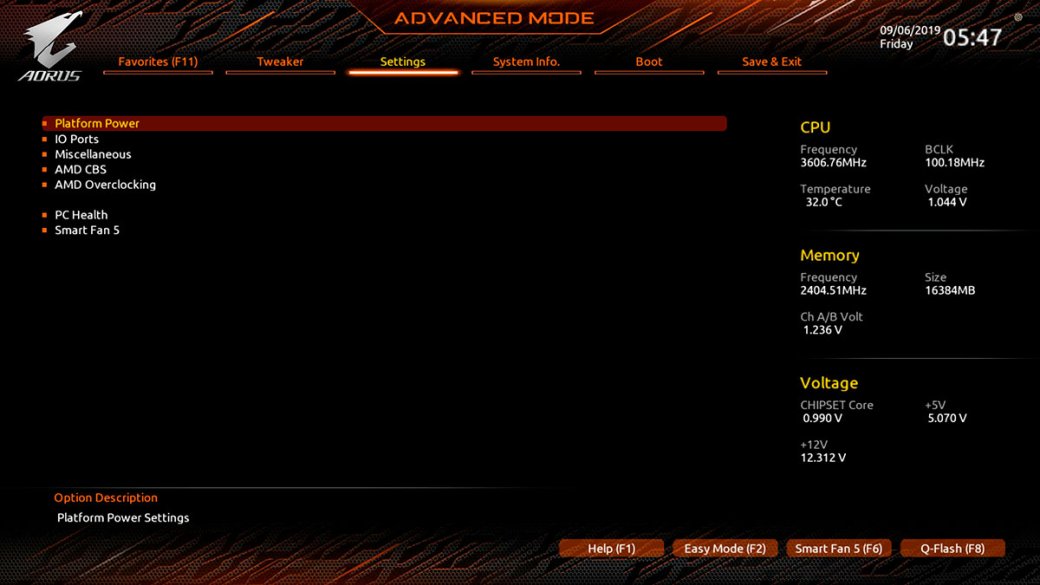

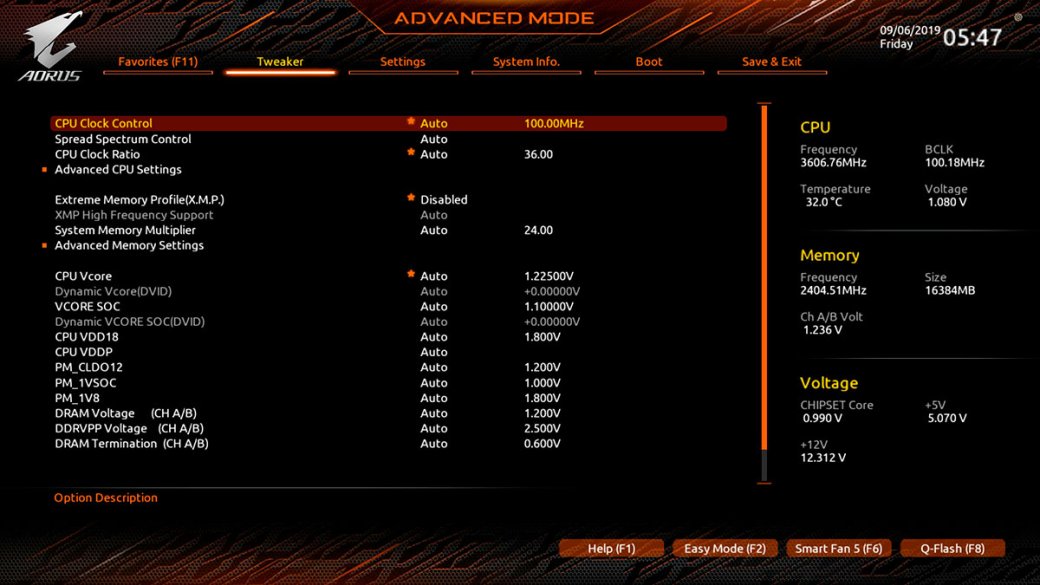

UEFI-оболочка BIOS выполнена в темной цветовой гамме. Режимов отображения, как водится, два: Easy Mode для базовых настроек и Advanced Mode для тех, кто хочет заняться тонкой настройкой системы под собственные нужды. В этом деле раздел Favorites сложно переоценить, так как в Tweaker и Settings собрано множество параметров, добираться до которых по пять-десять раз за час утомительно.

Большинство настроек в Tweaker касается связки процессор-память, оверклокеры в нем будут проводить большую часть времени. В Settings собраны остальные настройки, относящиеся к режиму работы периферии, слотов PCI Express, накопителей.

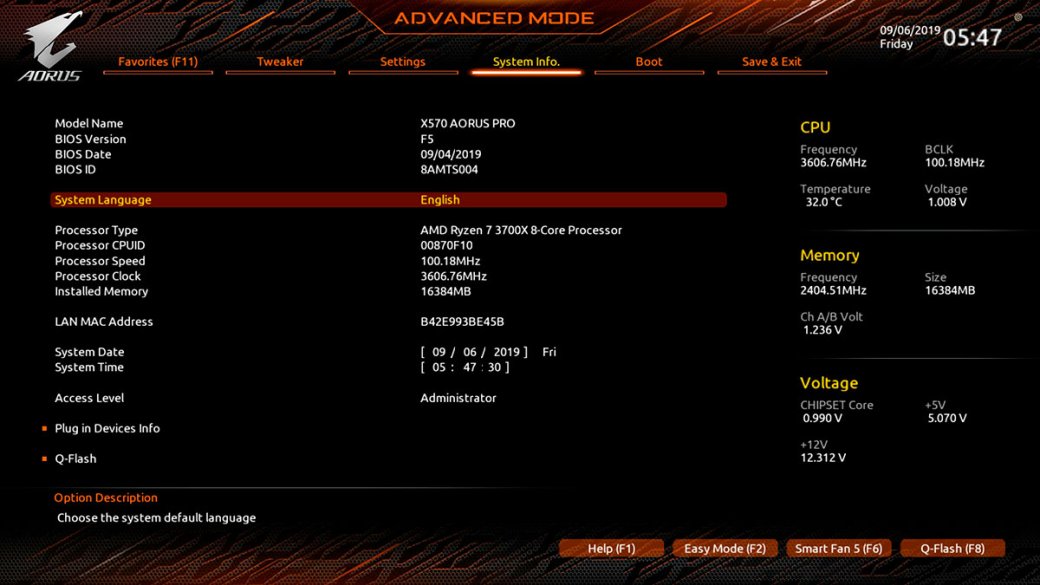

Раздел System Info, как явствует из названия, носит чисто информативный характер. Тем не менее, он полезен для уточнения текущей версии прошивки, штатной частоты процессора и некоторых других параметров.

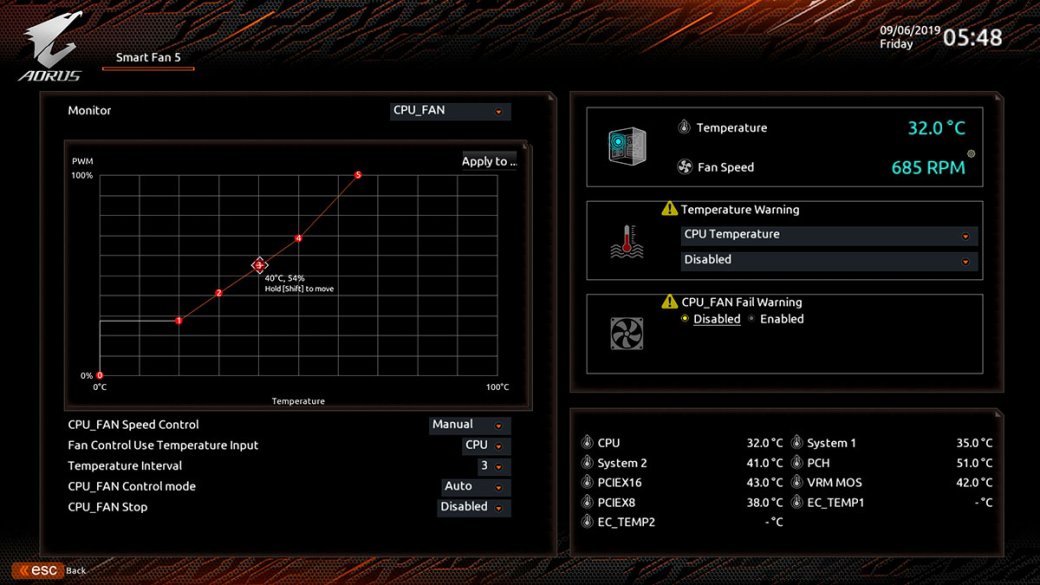

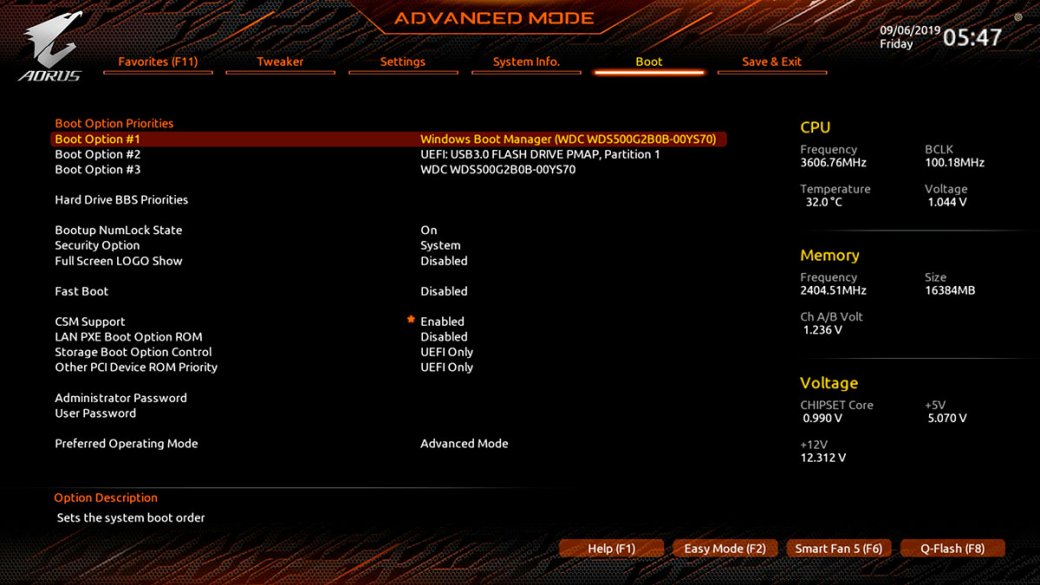

Про раздел Boot можно и вовсе не рассказывать, он практически не меняется на протяжении многих лет. Встроенная в UEFI оболочку утилита для управления вентиляторами, Smart Fan 5, позволяет быстро и гибко настроить кривую оборотов. Можно выбирать способ управления (ШИМ-импульсами или напряжением), температурный сенсор, условия полной остановки.

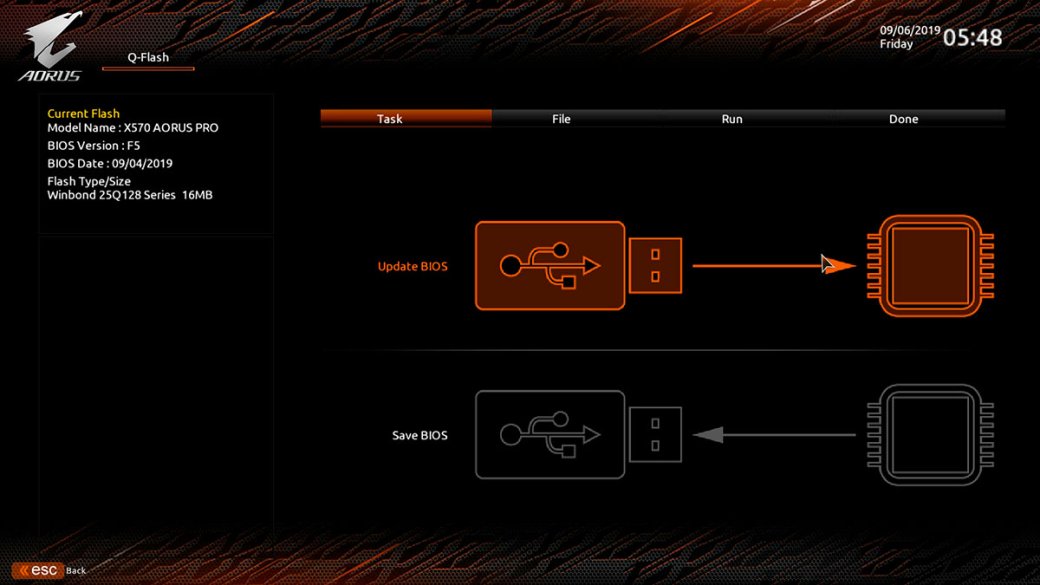

Для обновления прошивки удобно пользоваться утилитой Q-Flash, которая позволяет как сохранить текущую версию прошивки на накопитель, так и залить её из файла. При всех плюсах есть одно, но — не всегда видятся файлы прошивок на разделах NTFS, лучше использовать FAT32.

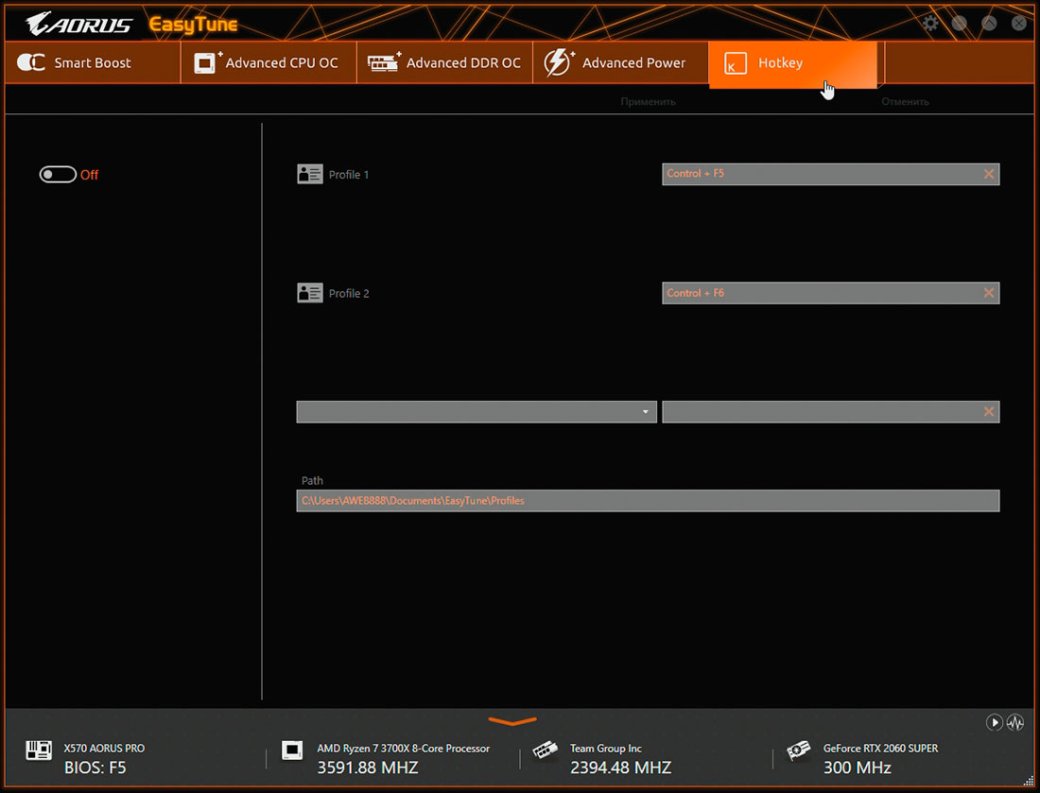

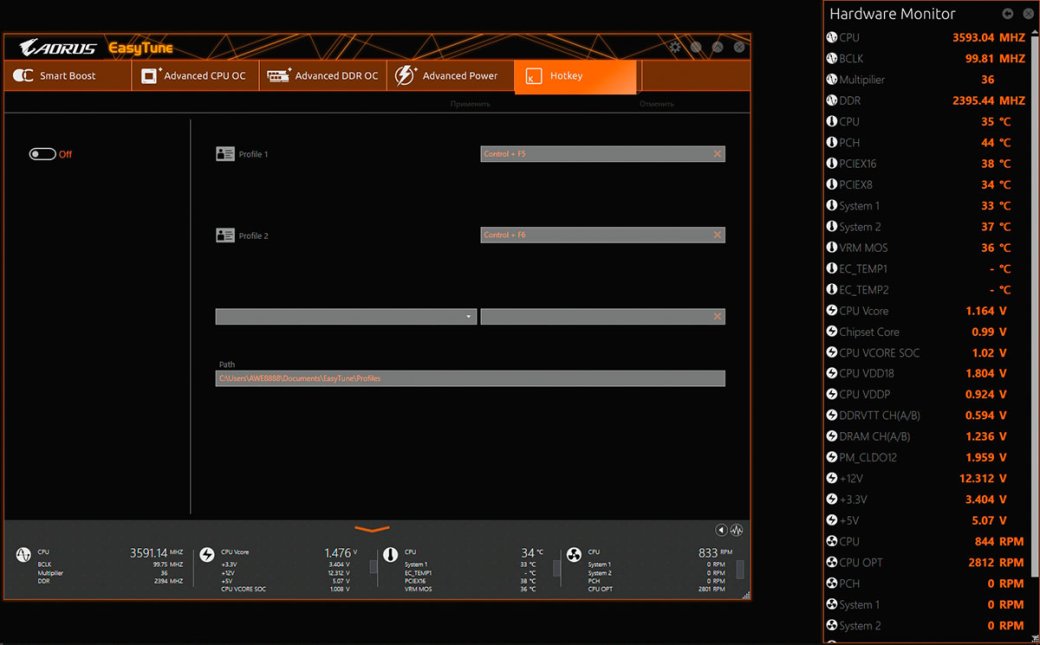

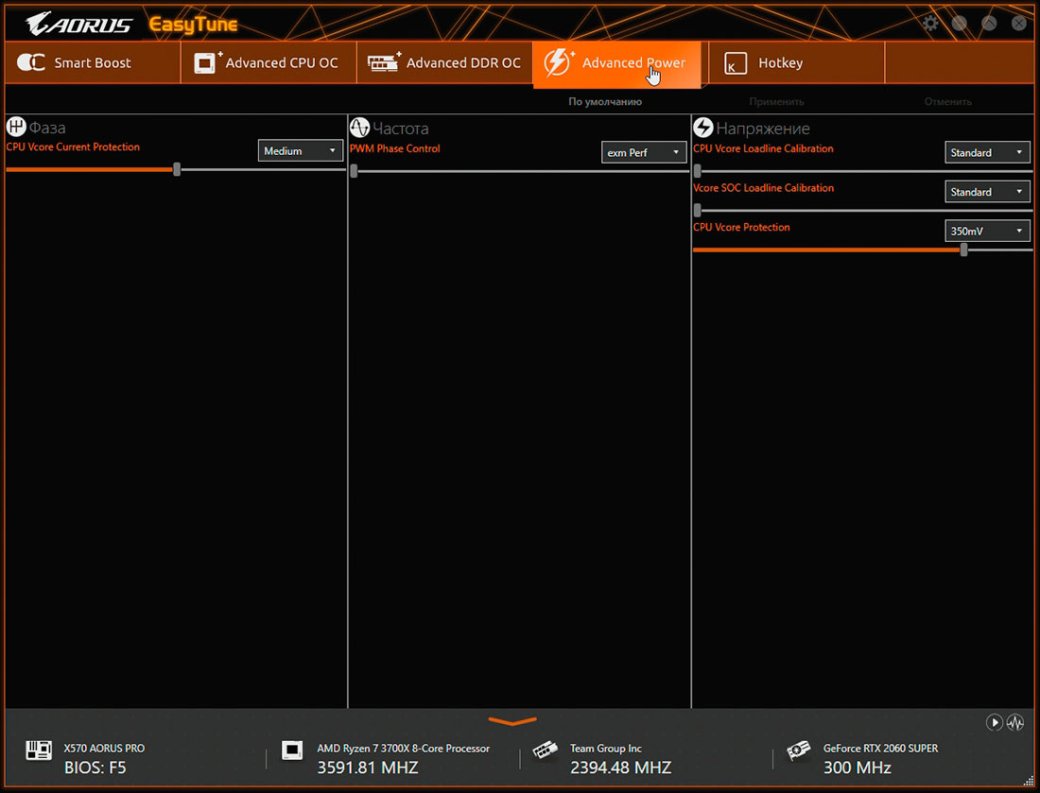

Набор утилит под Windows для X570 AORUS PRO значительно шире. Здесь есть приложения для переназначения клавиш, бэкапа, создания облачного хранилища, ускорения запуска приложений. Но основной набор — Easy Tune и Smart Fan — наиболее полезны в работе с материнской платой.Первая отвечает за тонкую настройку параметров работы процессора и оперативной памяти и, по сути, является собранным воедино и немного расширенным разделам Tweaker и Settings из BIOS. Для неискушенного тонкими твиками пользователя есть несколько базовых профилей, задающих общие параметры работы системы. Текущие температуры, напряжения и частоты можно видеть в нижней части окна или вывести отдельной боковой панелью.

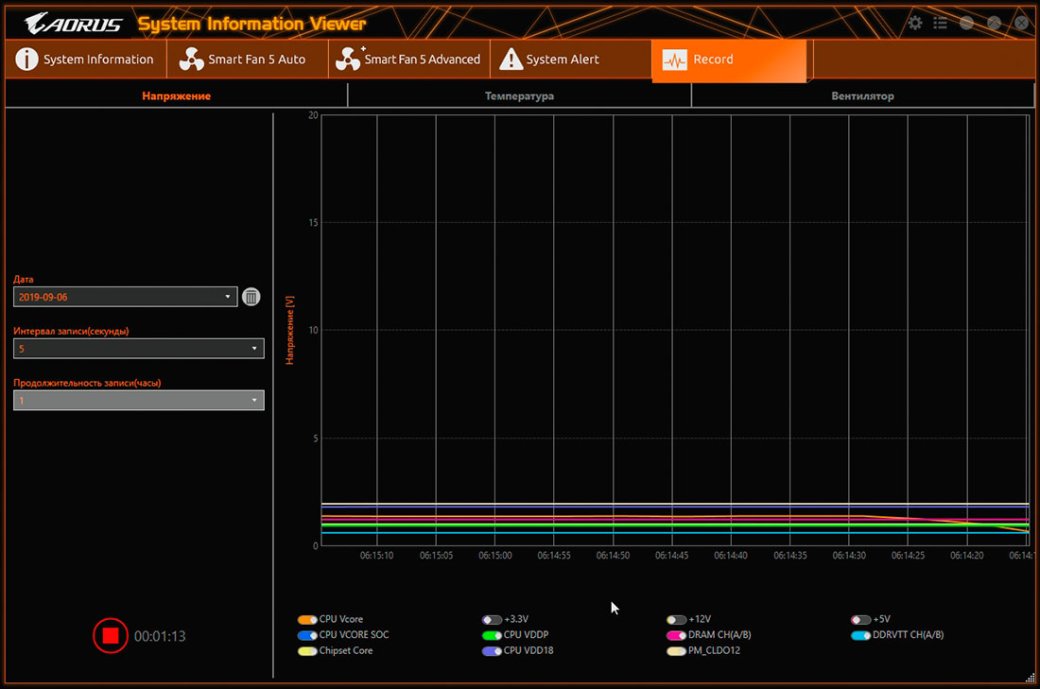

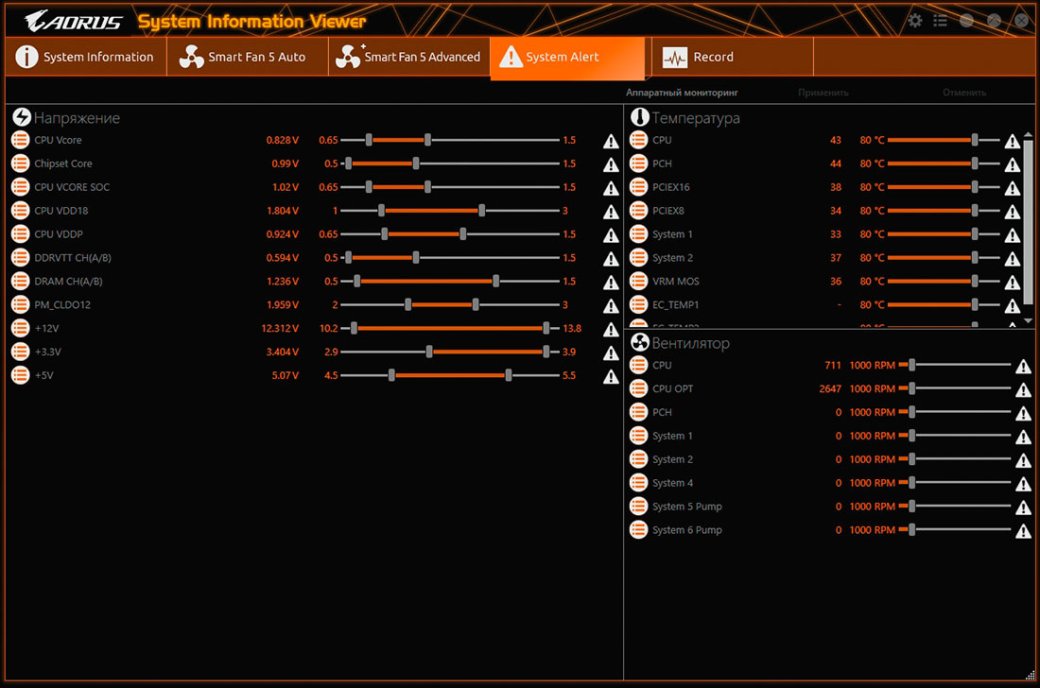

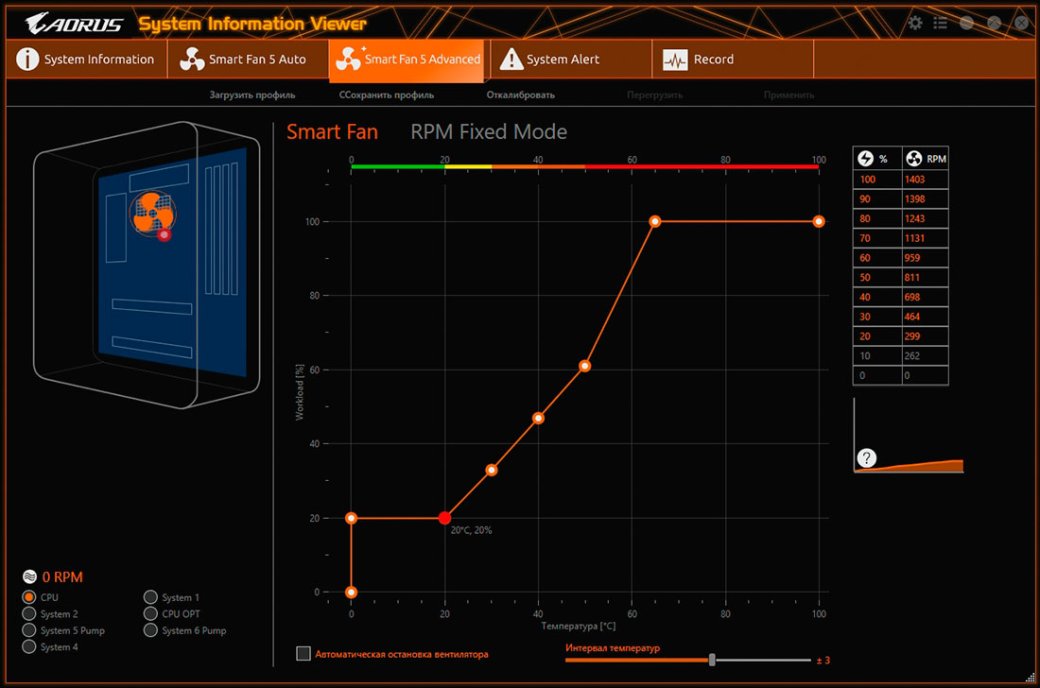

System Information Viewer, он же SIV, помимо информационного окна включает в себя windows-версию Smart Fan 5, более красочную и наглядную. Для своевременного извещения о нештатном состоянии системы можно настроить оповещение по более чем десяти параметрам.

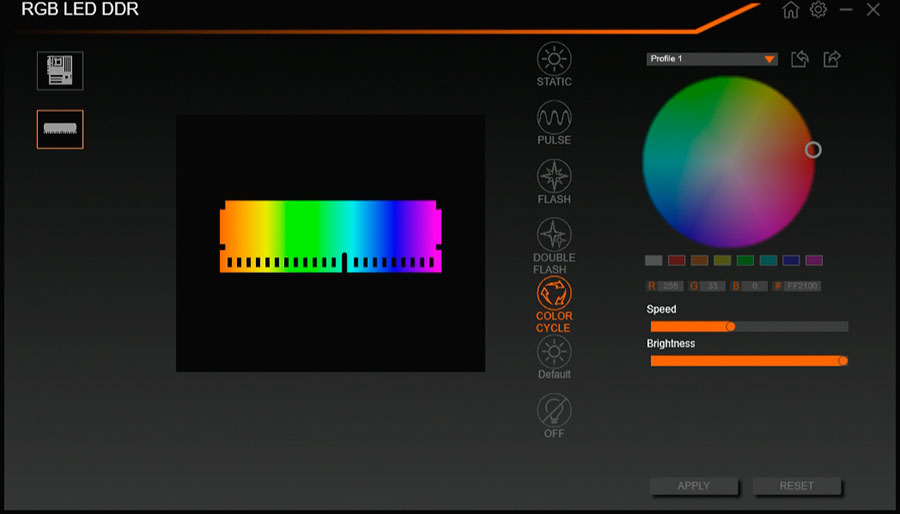

За настройку подсветки отвечает утилита RGB Fusion второй версии. Можно выбрать цвет свечения каждой зоны индивидуально, а также синхронизировать иллюминацию нескольких комплектующих, чтобы они озаряли внутренности корпуса в едином ритме.

По итогу

Gigabyte X570 AORUS PRO подходит для постройки систем средней и высокой производительности с процессорами Ryzen второго и третьего поколения. Да, чипсет X570 и связанные с ним изменения прилично удорожают плату по сравнению с аналогичными моделями на X470, но полезные нововведения стоят своих денег.В остальном же X570 AORUS PRO толковый продукт без излишеств, сочетающий в себе хорошую функциональность, красивый внешний вид, практичную разводку и сравнительно небольшую цену.
