3D принтер - что это?

Все наслышаны о таком чуде устройстве как 3D принтер, так давайте рассмотрим его!

3D принтер - что это? - Изображение 1

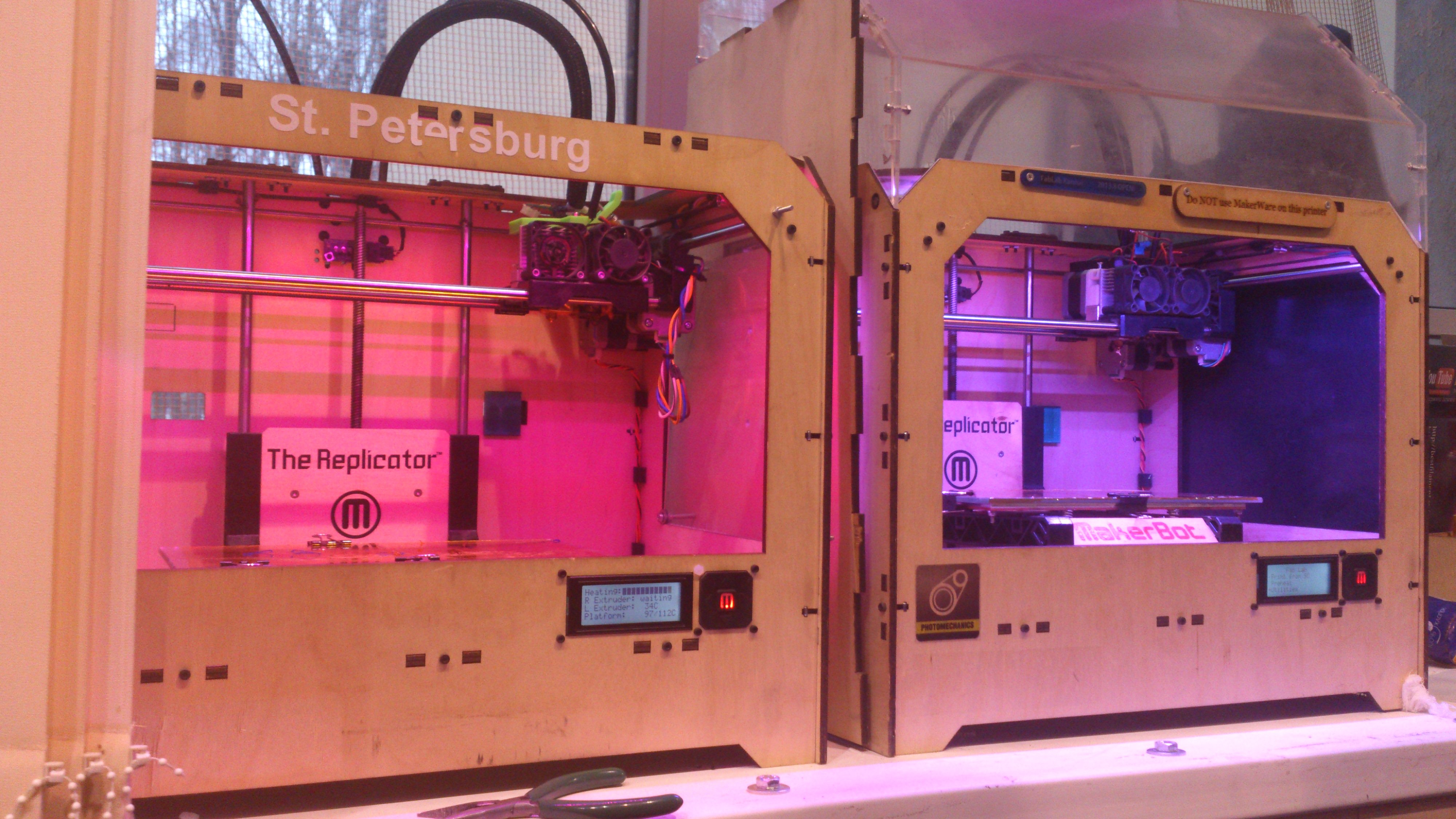

это два принтера компании makerbot стоимостью 3000$ каждый, уже 2 года работы

Теория

Сейчас существуют разные способы печати и их разделяют на струйную и лазерную. Но я планирую рассказать о более популярном струйном принтере. Итак, почему же струйный? Потому что струйный принтер является ЧПУ станком с теромоклеем, грубо говоря, поэтому его же легко изготовить, сделать дома. Происходит печать следующим способом

  1. Заливка модели и преобразование в gcode
  2. Считывание gcode, в котором записан некий маршрут по которому должно идти сопло принтера и в нужном месте выдавить пластик
  3. Производится прогрев сопла и стола
  4. Сопло идёт по заданному маршруту, попутно выдавливая пластик, создавая объемную фигуру
  5. Пройдя маршрут, рабочий стол остывает, а сопло возвращается на начало координат
  6. Готово!

Рассмотрим механизмы:

  • gcode
  • рабочий стол
  • экструдер (сопло)
  • механизмы движения
  • система управления

Gcode

- код для принтера в котором сказан маршрут, действия. Во время создания кода, указывается степень заполнения (от полой до 100% залитой), скорость движения (на сложный, тонких участках двигается медленно, на простых с высокой скорость), место где нужно залить пластик.

Рабочий стол

- место на котором печатается деталь, в дальнейшем деталь располагается на ней, поэтому стол должен обладать хорошей адгезией. Стол должен быть нагрет до температуры около 100 градусов, чтобы следующий слой мог прилипать к прошлому слою. Или будет Faiiiiil !

3D принтер - что это? - Изображение 2

Экструдер

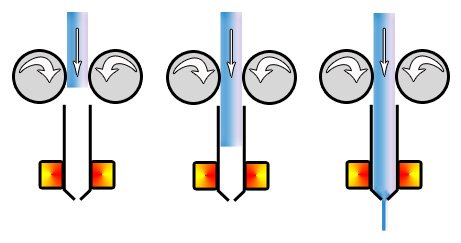

- сопло из которого выдавливается пластик, для простоты понимания я приложу картинку

3D принтер - что это? - Изображение 3
пластик проходит через экструдер, нагревается, и выдавливается через сопло

Механизмы движения

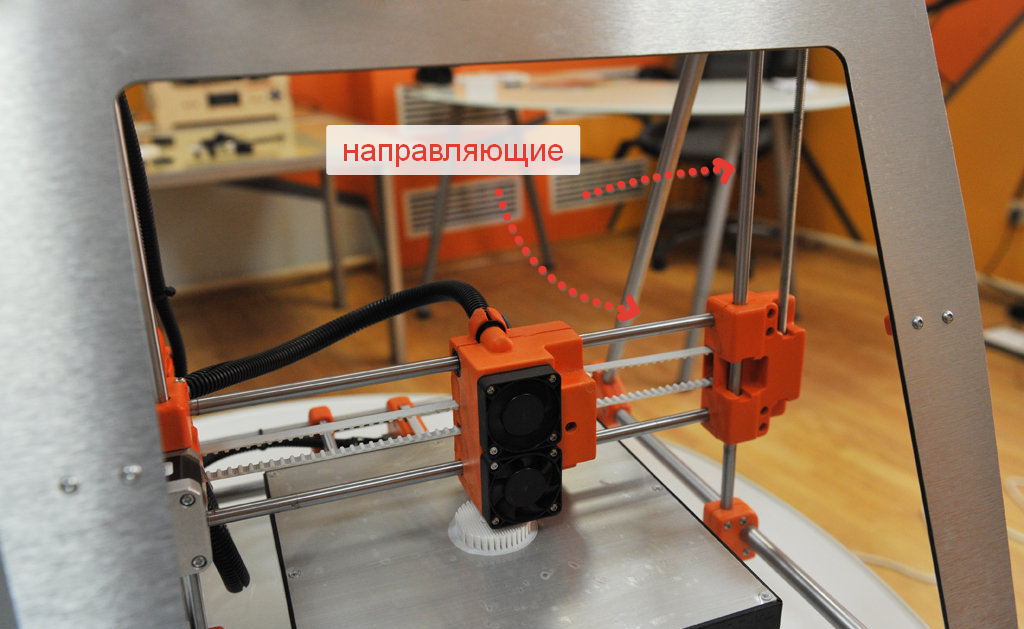

- используются шаговые двигатели, которые перемещают стол, экструдер, по направляющим в виде реек или трубок установленные в корпусе, поэтому корпус принтера должен быть жестким, без люфта

3D принтер - что это? - Изображение 4

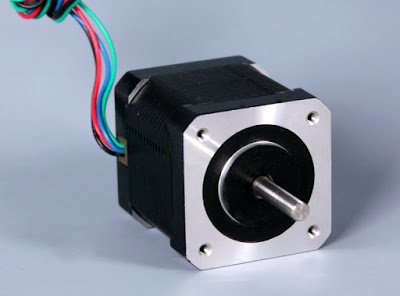

Примерно такие маторы устанавливаются на чпу станки
3D принтер - что это? - Изображение 5

Система управления

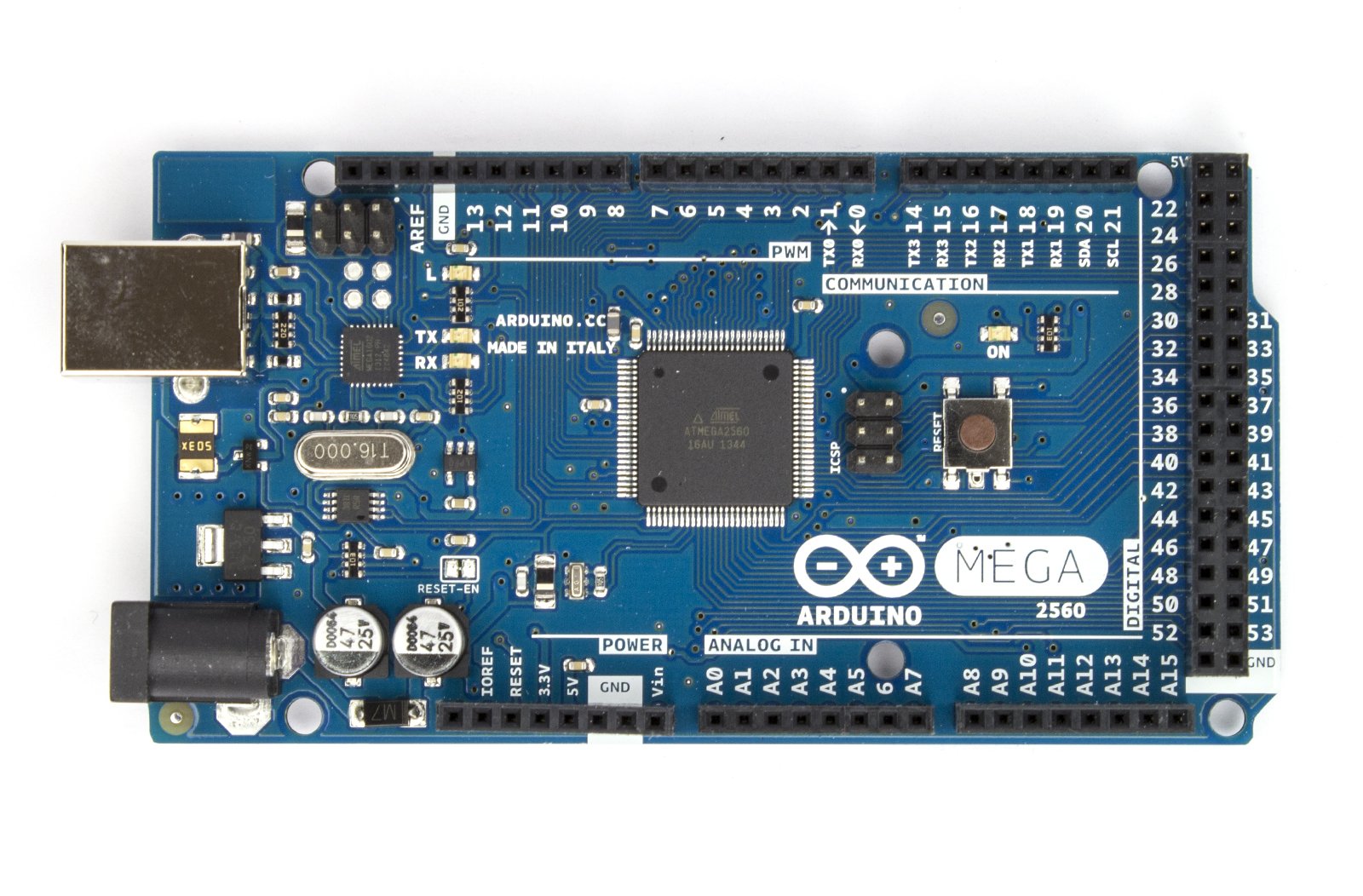

- чем вся эта махина будет управляться, казалось бы нужно то, что обладает хорошей вычислительной мощностью, но так как у нас уже есть gcode все сводится к управлению двигателей, с этим сейчас хорошо справляются микроконтроллеры различных фирм, в самодельных устанавливаются Arduino Mega и им подобные

3D принтер - что это? - Изображение 6

Практика

Допустим у нас есть принтеры и мы хотим что-то напечатать. Для этого нам понадобится:

  1. Пластик
  2. Модель, которую мы хотим напечатать
  3. ПО

Пластик

Их существует несколько видов, и у каждого свои цели, но в основном используют ABC или PLA.

ABC - более прочный, ударостойкий и долговечный, но что бы им можно было печатать, нужно что бы температура стола и экструдера были постоянными. Малейшее дуновение холодного ветра, и пластик не сможет зацепиться за предыдущий слой и ваша работа пойдет в мусорку.

PLA - биоразлагаемый, имеет коротки срок жизни. Его недостатки компенсируются тем, что им проще всего печатать, менее прихотлив к условиям работы. С ним можно работать даже на улице(когда происходят различные выставки) летом или осенью.

FLEX - резиновый пластик. Им тяжело печатать, но это тот пластик, который может использоваться для печати деталей, которые могут являются подвижными элементами конструкций.

Модель для печати

Сейчас уже не секрет, что создание 3d моделей на компьютере не сверх задача, поэтому я приведу название программ

  1. SolidWorks
  2. AutoCAD
  3. Google SketchUp
3D принтер - что это? - Изображение 7
Пример работы в SolidWorks 2012

По

Тут тоже много вариантов: от официальной до самопальной. Но я расскажу о двух

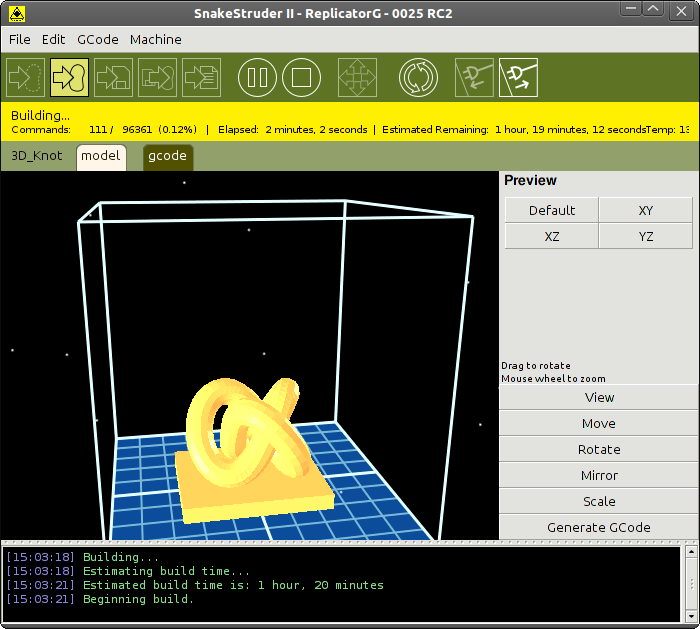

replicator g - ПО в котором уже учтены настройки печати для различных типов принтеров, т.е. не нужно мучиться. Так же работает корректнее официальных программ некоторых фирм, что является плюсом. Как и большинство умеет рассчитывать время печати, заполнение, а если подкрутить программу то и стоимость печати.

3D принтер - что это? - Изображение 8

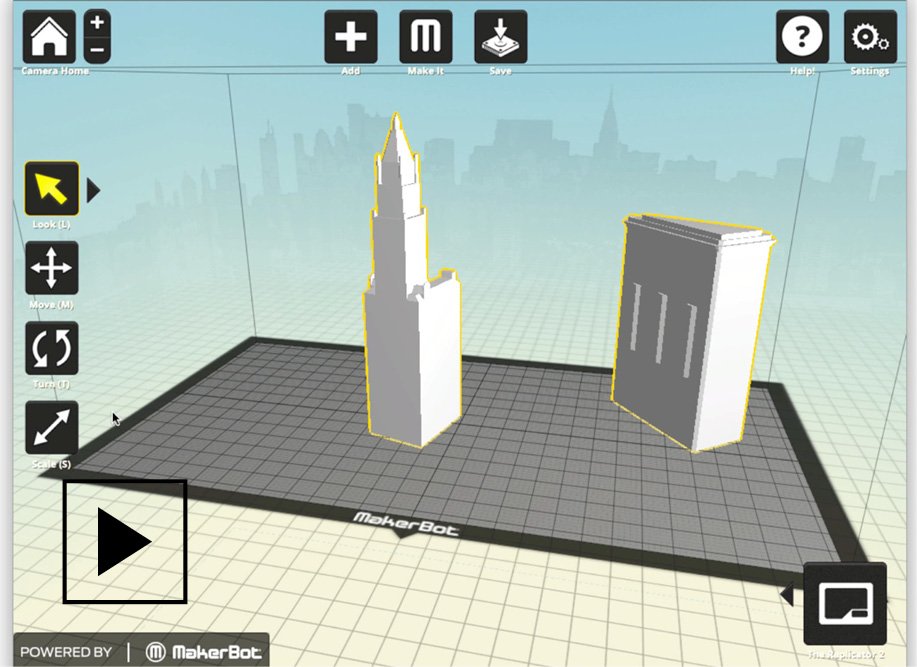

makerware - официальная программа фирмы makerbot, тоже имеет готовые настройки для принтеров, но только их производства. Обладает более простым интерфейсом, может иногда решать проблемы с багами модели. Как и все рассчитывает время, уровень заполнения и т.д.

3D принтер - что это? - Изображение 9

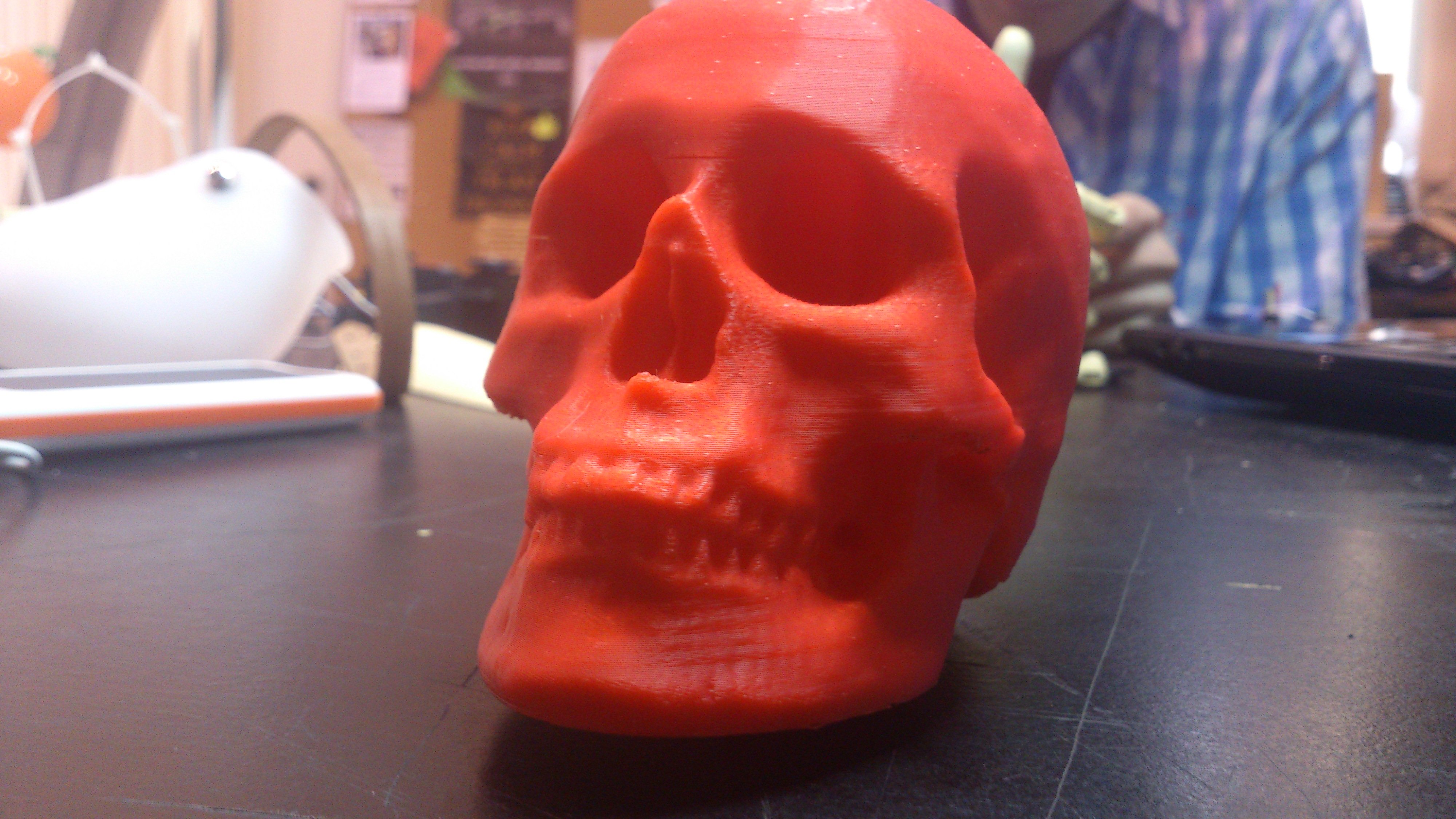

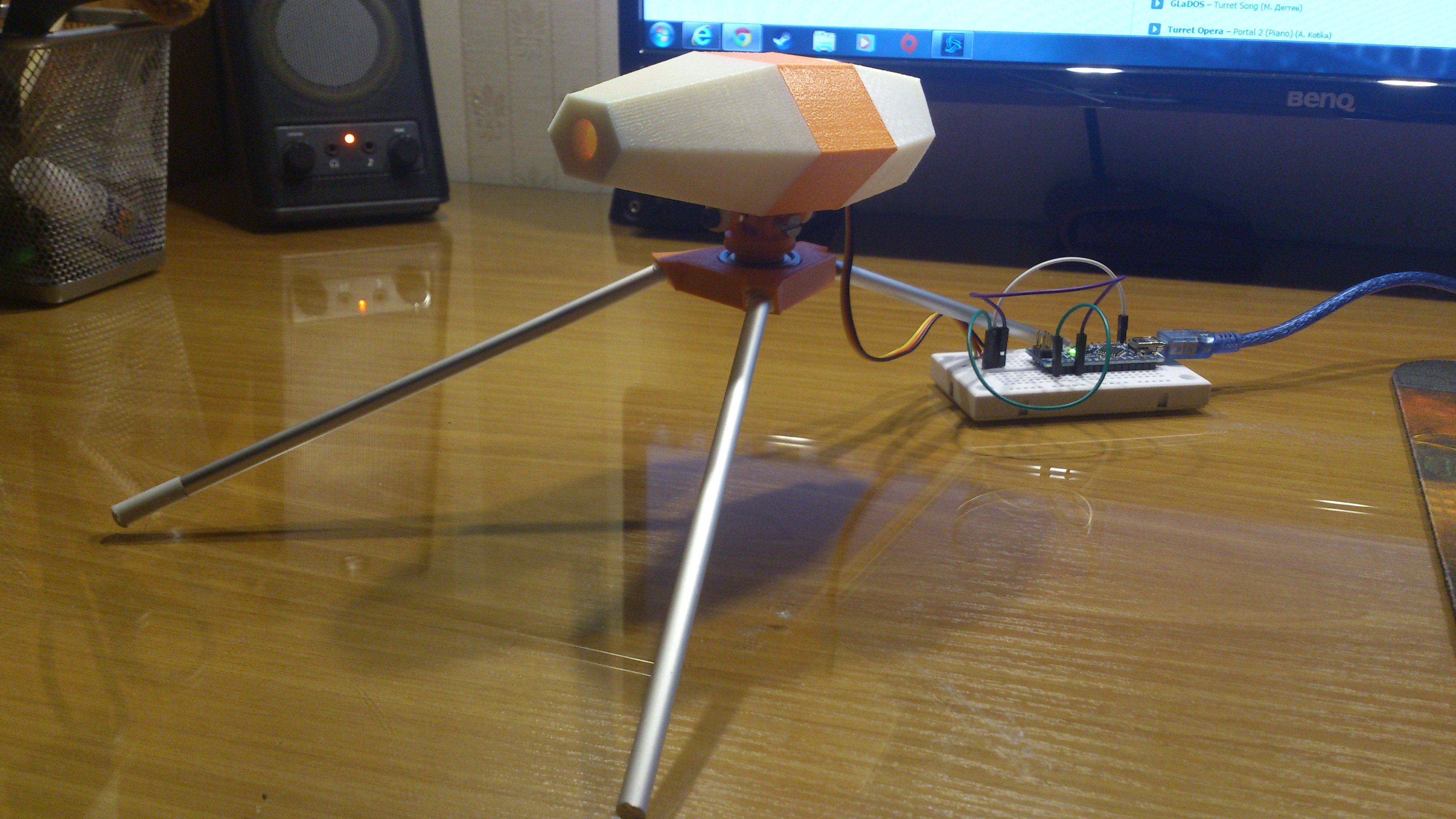

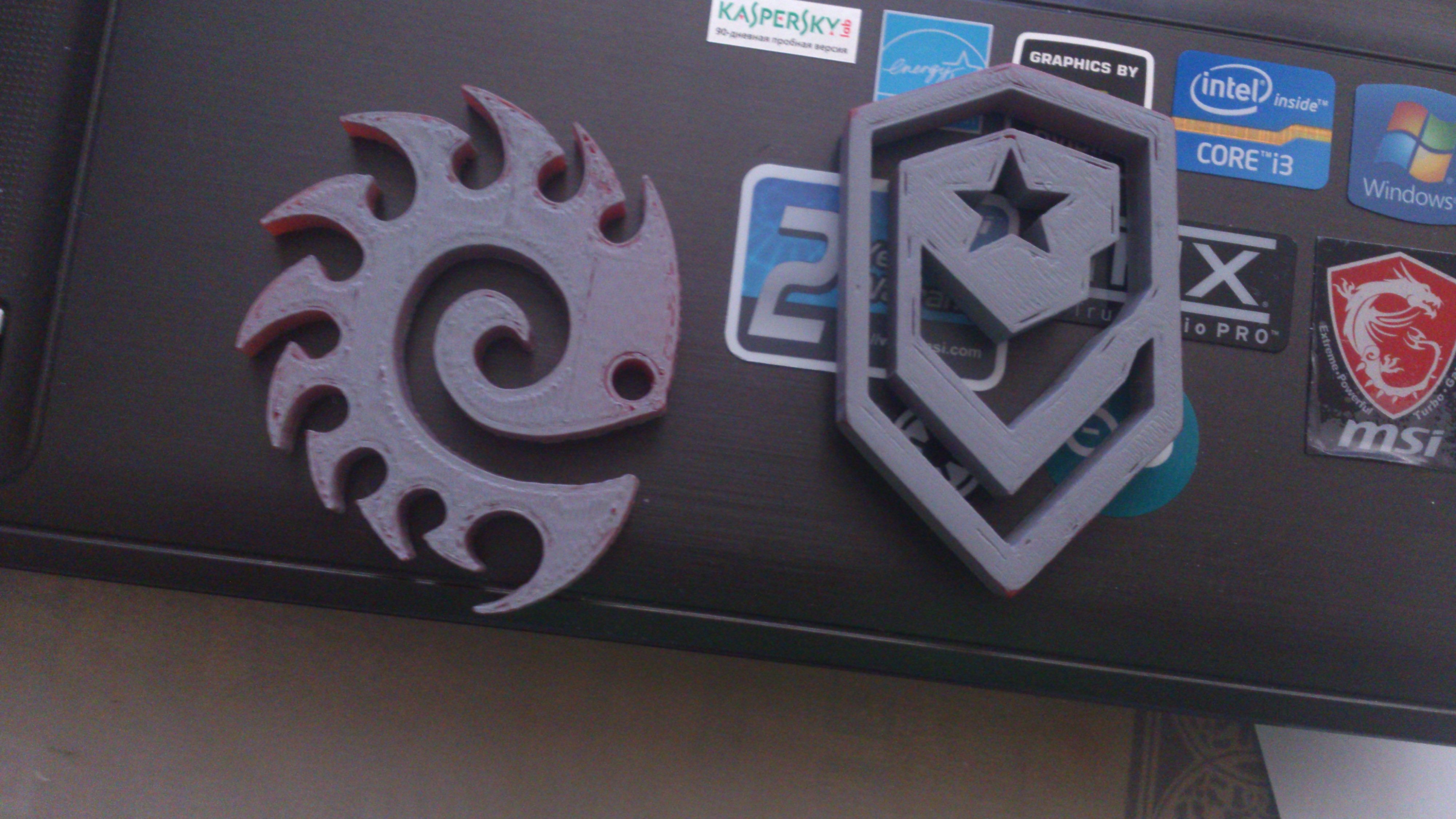

Это все... Надеюсь ваш мозг не закипел... К посту я прикладываю фото своих работ...

3D принтер - что это? - Изображение 10
3D принтер - что это? - Изображение 11
3D принтер - что это? - Изображение 12
